電快速瞬變脈衝群抗擾度試驗是一種將由許多快速瞬變脈衝組成的脈衝群耦合到電氣和電子設備的電源端口、控制端口、信號端口和接地端口的試驗 。試驗要點是瞬變的高幅值、短上升時間、高重復率和低能量 。
本試驗是為了驗證電氣和電子設備對於諸如來自切換瞬態過程（切斷感性負載、繼電器觸點彈跳等）的各類型瞬變騷擾的抗擾度。
GB/T17626.4涉及電氣和電子設備對重復性電快速瞬變的抗擾度要求和試驗方法 ，此外，還規定試驗等級的範圍，確認了試驗程序。目的是為評估電氣和電子設備的電源端口 、信號、控制和接地端口在受到電快速瞬變（脈衝群）乾擾時的性能確定一個共同的能再現評定依據 。
1 、試驗等級
| 開路輸出試驗電壓和脈衝的重復頻率 | ||||
| 等級 | 在供電電源端口 ，保護接地（PE） | 在I/O（輸入/輸出）信號 、數據和控制端口 | ||
電壓峰值/ kV | 重復頻率/ kHz | 電壓峰值/ kV | 重復頻率/ kHz | |
| 1 | 0.5 | 5或者100 | 0.25 | 5或者100 |
| 2 | 1 | 5或者100 | 0.5 | 5或者100 |
| 3 | 2 | 5或者100 | 1 | 5或者100 |
| 4 | 4 | 5或者100 | 2 | 5或者100 |
| × | 特定 | 特定 | 特定 | 特定 |
2、測試方法

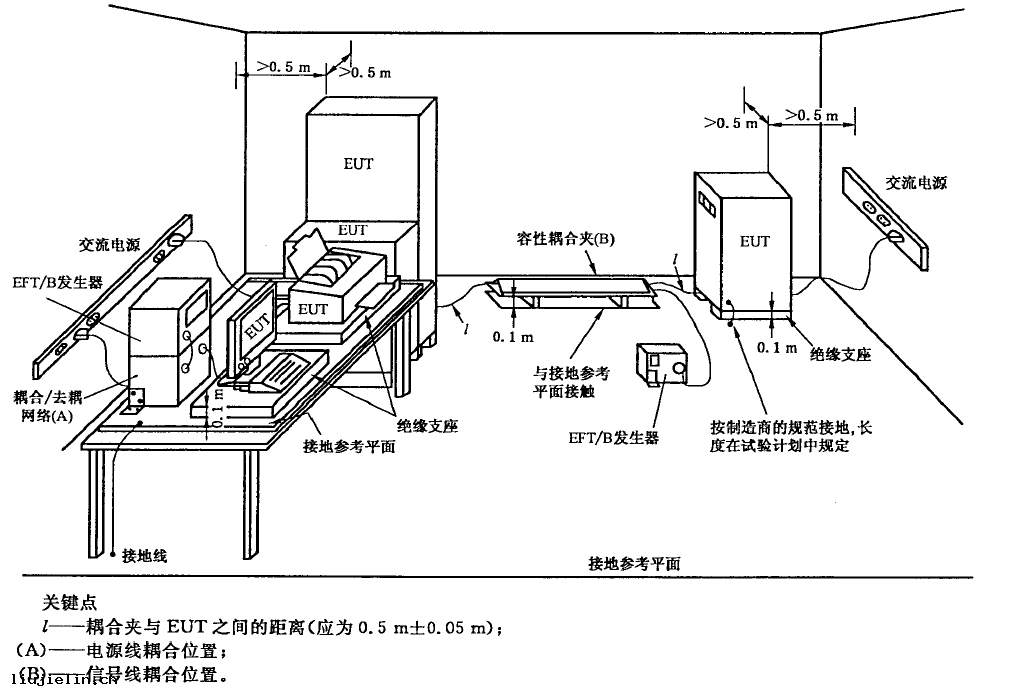

電快速瞬變脈衝群測試試驗配置示意圖
3 、試驗判定
試驗結果應依據受試設備的功能喪失或性能降級進行分類 。相關的性能水平由設備的製造商或試驗的需求方確定 ，或由產品的製造方和購買方雙方協商同意。建議按照如下要求分類 ：
A) 在製造商 、委託方或採購方規定的限值內性能正常 ；
B) 功能或性能暫時喪失或降低 ，但在騷擾停止後能自行恢復，不需要操作者乾預；
C) 功能或性能暫時喪失或降低 ，但需要操作者乾預才能自行恢復；
D) 因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低 。
