傳導發射超標試驗是測試受試設備（EUT）是否通過國家/行業相關規定的在標準要求頻段所要求的電磁騷擾限值。傳導發射測試 ，通常也會被稱為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求 ，通常用騷擾電壓或騷擾電流的限值(兩者有相互轉換關係)來表示 ，燈具中的插入損耗測試(直接用dB表示)也屬於傳導測試範疇 。

1 、測試標準

2 、測試方法

3 、傳導發射測試方法 ：

1）傳導發射測試儀器和設備 ：接收機、LISN（線路阻抗穩定網絡 ，或叫AMN人工電源網絡）、模擬手 、被動電壓探頭、電流探頭（與電流探頭配合使用的CDN ，容性電壓探頭）、DIA（斷續干擾分析儀，用於測試CISPR14-1中的斷續干擾）、測插入損耗的一整套設備等，當然 ，PC也不可少 ，DIA需要遵循CISPR16-1-1的要求，其他輔助設備需要遵循CISPR16-1-2的要求 。

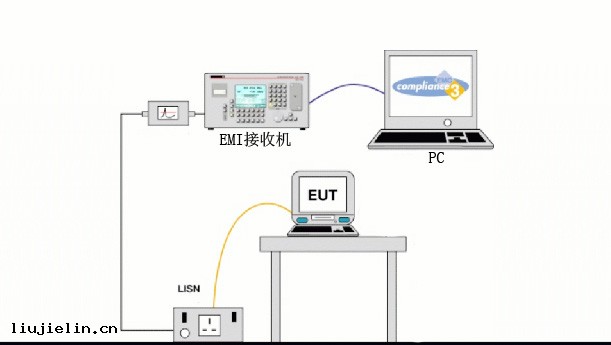

2）傳導發射測試布置 ：分台式與落地式 ，台式設備離LISN 80cm ，離接地平板40cm（這裡的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地內牆）落地式設備離接地平板距離隨不同標準有不同的偏差允許。

3）傳導發射測試頻段 ：大多是150kHz-30MHz ，CISPR15是例外（騷擾電壓9kHz-30MHz ，插入損耗150kHz-1 ,605kHz） 。

4）傳導發射測試限值 ：隨不同標準 ，不同的產品分類（Group 1/2, Class A/B）而限值不同。

5）傳導發射測試過程：

a）交/直流電源端騷擾電壓：將電源插頭連到LISN上，接收機RF輸入連到LISN的RF輸出（根據測試需要中間會插入RF衰減器或脈衝限幅器） ，切換LISN的L/N開關來選擇測試電源線的對地共模騷擾電壓。

b）斷續干擾 ：CISPR14-1及一些引用CISPR14-1的標準有要求。通常使用斷續干擾分析儀，配合LISN測量。標準也允許用示波器與接收機的組合來替代 。示波器觀察騷擾持續時間 ，接收機觀察騷擾電平幅度 。

c）負載端騷擾電壓：CISPR14-1 、CISPR15和CISPR11中有要求 。使用被動電壓探頭，將需要測試的負載線絕緣剝開 ，直接用探頭連接收機測量負載線導線端子對地的騷擾電壓 。注意如果設備額定電流過大 ，沒有合適的LISN可用，也可以直接用電壓探頭來測量電源端的騷擾電壓。

d）通訊線騷擾電壓/騷擾電流 ：CISPR22中提及。針對不同類型的通訊線有不同的測試方法 。Annex C有詳細描述 ，Annex F有各種方法的優缺點分析。主要是依靠電流探頭與CDN 、150歐姆接地電阻 、容性電壓探頭的不同組合來測試不同類型的通訊線纜，需要保證的前提是測試線纜的對地阻抗是150歐姆。結果可以直接用騷擾電流dBuA表示，也可以換算成騷擾電壓dBuV表示 ，換算阻抗是150歐姆 ，也就是兩者量值相差44dB

e）插入損耗：CISPR15提到 。使用RF正弦波發生器經過平衡/不平衡轉換器、模擬燈、LISN ，最後用接收機測量比較電壓來得出插入損耗的數值。

4、傳導發射測試結果判定 ：

接收機檢波器的測量值（QP/AV）分別與限值線比較，低於限值線PASS，高出FAIL。
