1.電壓EMC濾波器

　　這個電壓值要求是一個範圍，是穩態電壓±紋波電壓的綜合。

　　2.電流

　　電流的指標很關鍵 ，它決定了濾波器內部的電感的繞組銅線和引出線的線徑 。如果選細了，細導線上跑大電流，如小馬拉大車 ，會引起嚴重發熱以至燒毀 。這個電流也是一個範圍
，穩態電流+波動電流的最大值 。

　　3.電磁兼容標準要求

　　既然是濾波器 ，為的就是濾掉一些不期望的頻段，而濾除的效果一般是由EMC測試標準和現場應用的直觀結果來確定。尤其是電源濾波器 ，好能確定用此濾波器的產品需要通過的是哪個標準 ，根據標準要求的不同 ，在選擇時也有其特定的測試頻段要求。

　　電源濾波器的主要針對指標是傳導發射CE和傳導抗擾CS ，信號濾波器的則主要看EMC標準里對不期望輸入頻段和不期望輸出頻段的要求了 。

　　比如無極燈用的整流器，本身就是一個開關工作狀態，會有對外的發射，EMC測試時候會重點檢查其開關頻率以及其高次諧波成分的傳導干擾，濾波器就需要針對這些特定頻段或頻點具有足夠的濾除效果 。

　　4.安規標準要求

　　濾波器一般用在電源輸入端和板卡的接口處，這些部位都是安規問題的重災區。等於是濾波器一身承擔了多個要求 。與濾波器有關的安規重點是三個指標：絕緣耐壓、漏電流 、剩餘電壓剩餘能量 。

　　絕緣耐壓打LN對地的絕緣強度，考驗的是Y電容的耐壓值 ，Y電容大了 ，漏電流就會大 ，容易導致安規要求上的漏電流超標，現在有部分廠家設計上就採取了輸入端無Y電容設計 。這樣LN對G就成了LN通過L1、Cy1、Cy2、G’對G了 ，而G和G’是不連的 。如果採用了輸入端接Y電容的方式，即將Cy1和Cy2放到前面R的左面來 ，則測試時須注意絕緣耐壓的設定漏電流的大小是正相關的，***高不超過20mA 。曾經遇到過差點被退貨說濾波器安規不合格的情況，***後經查是1500V時漏電流設定為2mA（應為5mA） ，測試儀器報警就是正常的了 。

　　另一個問題就是R的選擇 ，有好多廠家的濾波器沒裝這個電阻，在拔掉插頭後 ，在較短的時間內 ，去摸電源的插口 ，如果會有被電的感覺 ，問題就出在沒裝這個電阻上 。這是個高耐壓
、起洩放電作用的功率電阻。

　　5.濾波器電路結構形式

　　電路結構形式和期間的參數選擇是濾波器的核心，但就是在這一部分，應用工程師的選擇常常兩眼一摸黑著選 ，雖然大多時候也差不多可以用 ，但既不知己也不知彼的設計方式 ，浪費資源 、埋留隱患的可能性就大大增加。這在需要精益設計 、從中國製造到中國創造的電子製造業，從初級工程師向中級工程師的成長期望上來說，都是不合時宜的。

　　濾波器的作用是對通過其的不同頻率有不同的放大效果 ，對通帶內頻段的則不衰減，對通帶外要抑制的則以幾十個dB的級別進行衰減，從而達到過篩子的目的。但就是濾波器在對不同頻率的電壓幅值採取不同放大倍數的時候，電磁波的相位也在發生變化，因為相位也是和頻率有關的 ，所以濾波器結構形式的選取 ，也還是有些學問的 。

　　6.插損曲線

　　濾波器的插損測量當不得真。舉例來說 ，如果我們發現100KHz超標13dB，選擇了一款濾波器，從插損曲線上看出其在100KHz時的插損是20dB ，覺得此濾波器用上去就肯定就沒問題，那就錯了 ，因為廠家的插損曲線都是在50Ω-50Ω的標準阻抗下測得，實際上的應用現場，基本可以肯定不是如此標準的源阻抗和負載阻抗特性，所以濾波器的衰減效果會大打折扣 ，因此，選擇的時候對擬抑制的頻率點必須至少留出20dB的餘量，如上例就需選擇100KHz時插損不低於33dB的濾波器。

　　另外插損分共模插損和差模插損，一般對30MHz以上的干擾 ，選擇共模插損滿足上面要求的濾波器 ，10MHz以下的干擾選擇差模插損滿足要求的濾波器 ，對上例100KHz ，選擇差模插損33dB的濾波器 。

　　7.濾波器的安裝形式

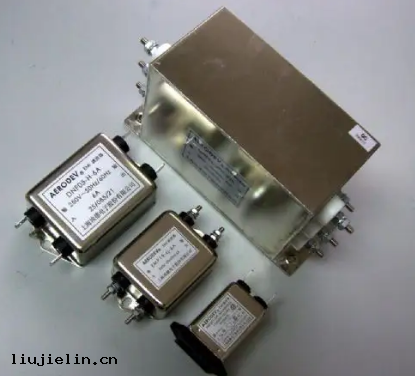

　　這個問題好理解，一般有板式（有可焊插針引腳） 、螺絲固定安裝 、IEC標準（帶單相220V三針輸入） 、帶開關的IEC ，這個根據實際結構功能要求選擇即可。
